Van gió FD

Van FD đóng vai trò như “lá chắn tự động” giúp ngăn chặn sự lan rộng của đám cháy và khói độc qua hệ thống ống gió – một trong những con đường lan truyền nguy hiểm nhất khi xảy ra hỏa hoạn.

Bài viết dưới đây sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý đến ứng dụng thực tế của van chặn lửa FD, từ đó có cái nhìn đầy đủ hơn khi lựa chọn và lắp đặt thiết bị cho công trình.

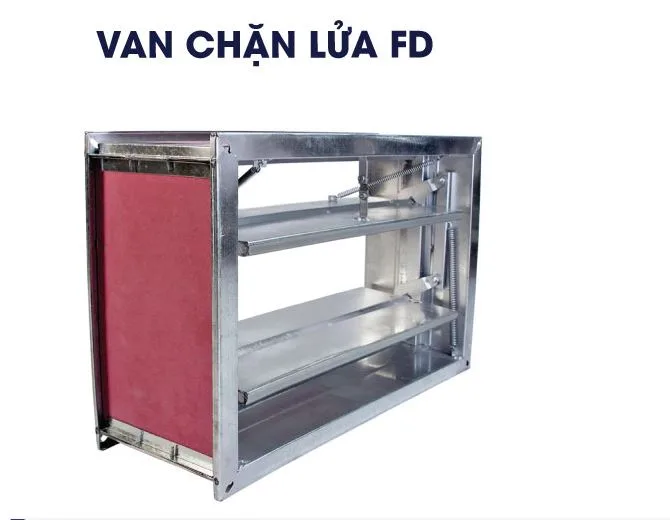

Van FD là gì?

Van chặn lửa cầu chì FD (Fire Damper) là thiết bị được lắp đặt trong hệ thống ống gió nhằm ngăn chặn sự lan truyền của lửa và khói khi xảy ra cháy. Điểm đặc biệt của loại van này nằm ở cơ chế hoạt động hoàn toàn tự động thông qua cầu chì nhiệt.

Khi nhiệt độ môi trường trong hệ thống ống gió tăng lên đến ngưỡng nhất định (thường là khoảng 70–74°C), cầu chì nhiệt sẽ bị nóng chảy. Ngay lập tức, cơ cấu lò xo sẽ kích hoạt, đóng cánh van lại để bịt kín đường ống, ngăn không cho lửa và khói lan sang các khu vực khác.

Điểm mạnh của van FD không nằm ở việc “dập tắt” đám cháy, mà ở khả năng khoanh vùng và kiểm soát cháy, từ đó giảm thiểu thiệt hại và bảo vệ an toàn cho con người cũng như tài sản.

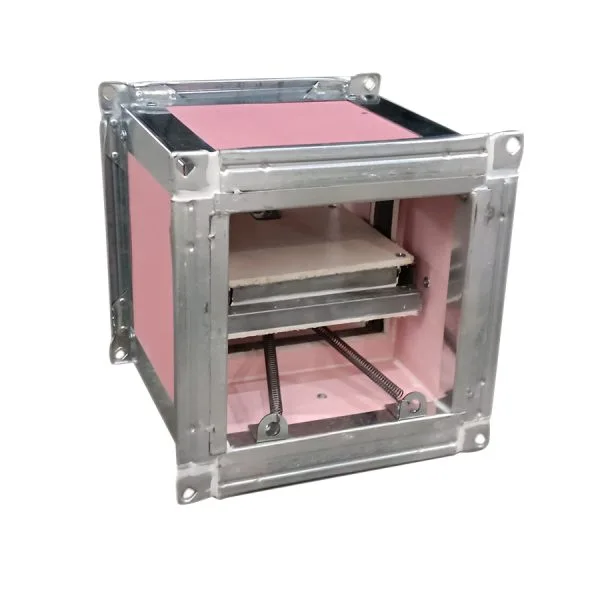

Cấu tạo chi tiết của van chặn lửa FD

Van chặn lửa FD được thiết kế với cấu trúc nhiều lớp, nhằm đảm bảo khả năng chịu nhiệt cao, độ kín khít tốt và vận hành ổn định trong điều kiện khắc nghiệt.

Thân van

Thân van là bộ phận chịu lực chính, đồng thời đóng vai trò cách nhiệt và chống cháy. Cấu tạo thân van gồm nhiều lớp:

• Lớp trong cùng là thạch cao chống cháy dày 12,5mm, có khả năng chịu nhiệt cao và hạn chế truyền nhiệt.
• Lớp tiếp theo là tôn mạ kẽm dày khoảng 1,5mm, giúp tăng độ cứng và bảo vệ kết cấu.
• Bên ngoài được bọc lớp cách nhiệt dày 15,9mm, nhằm giảm thiểu sự truyền nhiệt ra môi trường xung quanh.
• Các khe hở được xử lý bằng keo silicon chống cháy, đảm bảo độ kín tuyệt đối.

Ngoài ra, phần mặt bích của van thường được thiết kế theo tiêu chuẩn TDC, giúp việc kết nối với hệ thống ống gió trở nên chắc chắn và dễ dàng hơn.

Hệ thống cánh van

Cánh van là bộ phận trực tiếp thực hiện nhiệm vụ đóng kín khi xảy ra sự cố. Cấu tạo của cánh van khá phức tạp nhằm đảm bảo vừa nhẹ, vừa bền và chịu nhiệt tốt:

• Lõi giữa là lớp tôn mạ kẽm dày 1,15mm
• Hai bên là khung thép hộp mạ kẽm kích thước 20x20x1,4mm
• Bên trong được gia cường bằng các thanh thép chia thành 4 khoang
• Các khoang này được lấp đầy bằng vật liệu chống cháy như thạch cao
• Bên ngoài phủ lớp MgO dày 5mm, tăng khả năng chịu nhiệt

Toàn bộ hệ thống cánh được liên kết với trục xoay đường kính khoảng 10mm, đảm bảo chuyển động đóng mở linh hoạt.

Cầu chì nhiệt và cơ cấu lò xo

Đây là “trái tim” của van FD. Cầu chì nhiệt thường được nhập khẩu (ví dụ như Elsie – Mỹ), có độ chính xác cao trong việc xác định ngưỡng nhiệt.

Khi nhiệt độ đạt ngưỡng, cầu chì sẽ nóng chảy, giải phóng cơ cấu lò xo. Lò xo lập tức kéo cánh van đóng lại và giữ chặt ở trạng thái đóng, không cho dòng khí (kèm lửa và khói) đi qua.

Nguyên lý hoạt động của van FD

Nguyên lý hoạt động của van chặn lửa FD khá đơn giản nhưng cực kỳ hiệu quả.

Trong điều kiện bình thường, van luôn ở trạng thái mở để không cản trở lưu thông không khí trong hệ thống HVAC. Lúc này, cầu chì nhiệt vẫn giữ cánh van ở vị trí mở.

Khi xảy ra cháy, nhiệt độ trong đường ống tăng nhanh. Khi đạt ngưỡng khoảng 74°C, cầu chì nhiệt bị nóng chảy. Ngay lập tức, cơ cấu lò xo được giải phóng, kéo cánh van đóng sập lại.

Sau khi đóng, van sẽ giữ nguyên trạng thái này, tạo thành một “rào chắn vật lý” ngăn không cho lửa và khói lan sang các khu vực khác.

Điểm đáng chú ý là quá trình này hoàn toàn tự động, không cần nguồn điện hay sự can thiệp của con người.

Ứng dụng của van chặn lửa FD trong thực tế

Van chặn lửa cầu chì FD được sử dụng rộng rãi trong các công trình có hệ thống thông gió phức tạp và yêu cầu cao về an toàn cháy nổ.

Tòa nhà cao tầng và chung cư

Trong các tòa nhà cao tầng, hệ thống ống gió thường chạy xuyên suốt nhiều tầng. Nếu không có van chặn lửa, đám cháy có thể lan rất nhanh qua các trục kỹ thuật. Van FD giúp cô lập khu vực cháy, hạn chế thiệt hại.

Trung tâm thương mại, siêu thị

Đây là những nơi tập trung đông người, yêu cầu hệ thống PCCC phải hoạt động hiệu quả. Van FD được lắp tại các vị trí giao nhau của hệ thống ống gió để kiểm soát cháy.

Nhà máy, xưởng sản xuất

Trong môi trường công nghiệp, nguy cơ cháy nổ cao hơn do có nhiều thiết bị và vật liệu dễ cháy. Việc lắp đặt van FD giúp giảm thiểu rủi ro lan cháy qua hệ thống thông gió.

Bệnh viện, phòng sạch

Những không gian này không chỉ yêu cầu sạch mà còn phải an toàn tuyệt đối. Van FD giúp đảm bảo khi có sự cố, các khu vực quan trọng không bị ảnh hưởng bởi khói và lửa.

Ưu điểm nổi bật của van chặn lửa cầu chì FD

Van FD được đánh giá cao nhờ nhiều ưu điểm vượt trội trong hệ thống HVAC và PCCC.

Trước hết là khả năng hoạt động hoàn toàn tự động, không phụ thuộc vào điện hay hệ thống điều khiển trung tâm. Điều này giúp thiết bị vẫn hoạt động ngay cả khi mất điện – tình huống thường xảy ra khi có cháy.

Thứ hai là khả năng chịu nhiệt và cách nhiệt tốt nhờ cấu tạo nhiều lớp. Điều này giúp van duy trì hiệu quả trong thời gian dài khi xảy ra hỏa hoạn.

Ngoài ra, thiết kế chắc chắn, độ kín cao giúp ngăn chặn gần như hoàn toàn sự lan truyền của khói – yếu tố gây nguy hiểm hàng đầu trong các vụ cháy.

Cuối cùng là độ bền cao, ít hỏng hóc, chi phí bảo trì thấp, phù hợp với nhiều loại công trình khác nhau.

Lưu ý khi lựa chọn và lắp đặt van FD

Để van chặn lửa hoạt động hiệu quả, việc lựa chọn và lắp đặt đúng kỹ thuật là yếu tố rất quan trọng.

Cần đảm bảo kích thước van phù hợp với đường ống, tránh tình trạng rò rỉ hoặc lắp đặt không kín. Vị trí lắp đặt cũng phải đúng tiêu chuẩn, thường là tại các vị trí xuyên tường, xuyên sàn hoặc các khu vực phân vùng cháy.

Ngoài ra, nên lựa chọn sản phẩm từ đơn vị sản xuất uy tín, có đầy đủ chứng nhận chất lượng và kiểm định PCCC.

Địa chỉ cung cấp van chặn lửa FD uy tín

Việc lựa chọn đúng nhà cung cấp không chỉ đảm bảo chất lượng sản phẩm mà còn ảnh hưởng trực tiếp đến độ an toàn của toàn bộ công trình.

CÔNG TY CỔ PHẦN ỐNG GIÓ TH VIỆT NAM là đơn vị chuyên sản xuất và gia công các loại ống gió, cửa gió và phụ kiện HVAC, trong đó có van chặn lửa FD đạt tiêu chuẩn kỹ thuật cao. Với lợi thế sở hữu đội ngũ kỹ thuật viên giàu kinh nghiệm, công nhân tay nghề cao và hệ thống máy móc hiện đại, công ty mang đến các sản phẩm có độ chính xác cao, đồng bộ và bền bỉ theo thời gian. Mỗi sản phẩm đều được kiểm tra kỹ lưỡng trước khi xuất xưởng, đảm bảo đáp ứng các yêu cầu khắt khe trong hệ thống thông gió và phòng cháy chữa cháy.

Không chỉ dừng lại ở chất lượng sản phẩm, đơn vị còn chú trọng đến dịch vụ tư vấn và hỗ trợ khách hàng, giúp lựa chọn giải pháp phù hợp với từng công trình cụ thể, tối ưu chi phí mà vẫn đảm bảo hiệu quả vận hành.

Thông tin liên hệ:

CÔNG TY CỔ PHẦN ỐNG GIÓ TH VIỆT NAM
Địa chỉ: Đường Nguyễn Thiện Tích, Phường Võ Cường, Tỉnh Bắc Ninh, Việt Nam
Hotline: 0983182212
Email: [email protected]

Kết luận

Van gió FD là một thiết bị nhỏ nhưng có vai trò cực kỳ quan trọng trong việc bảo vệ an toàn cho công trình và con người. Với cơ chế hoạt động tự động, cấu tạo bền vững và khả năng ngăn cháy hiệu quả, đây là giải pháp không thể thiếu trong các hệ thống HVAC hiện đại.

Việc hiểu rõ nguyên lý và lựa chọn đúng sản phẩm sẽ giúp hệ thống vận hành ổn định, đồng thời nâng cao mức độ an toàn khi có sự cố xảy ra.
