Phụ kiện ống gió

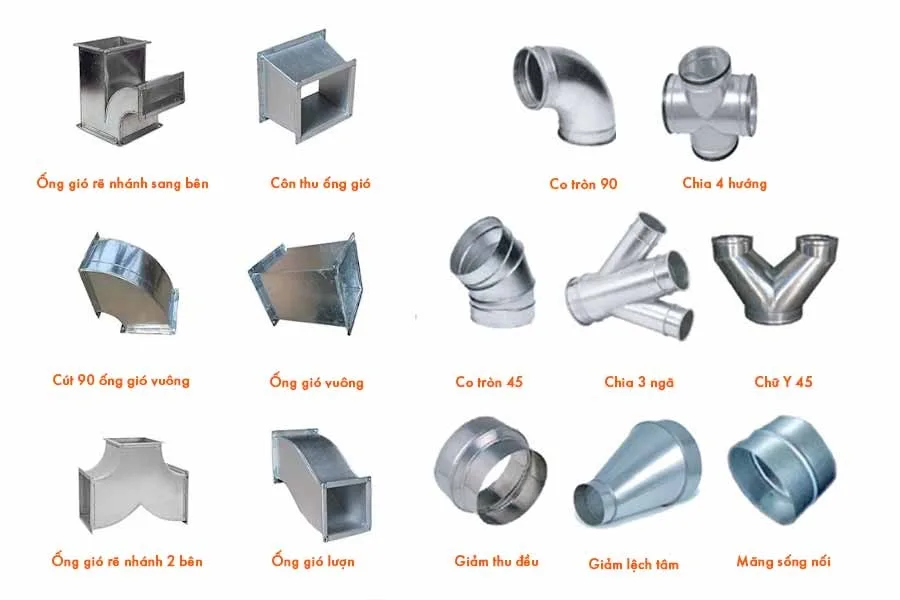

Phụ kiện ống gió bao gồm các chi tiết kết nối, chuyển hướng và điều chỉnh luồng khí trong hệ thống HVAC, phổ biến là phụ kiện ống gió vuông (cút, côn, tê, zét) và tròn (côn tròn, cút tròn, tê tròn). Các phụ kiện này giúp lắp đặt linh hoạt, tăng độ kín khít, giảm tiếng ồn và tối ưu hiệu suất thông gió.

1. Phụ kiện ống gió tròn và đặc điểm sử dụng

Cút ống tròn

• Dùng để chuyển hướng đường ống, phổ biến nhất là góc 90 độ
• Ứng dụng trong cả hệ thống cấp và hồi gió
• Kích thước đa dạng theo yêu cầu thiết kế

Vai trò chính: thay đổi hướng luồng khí mà không làm gián đoạn dòng chảy

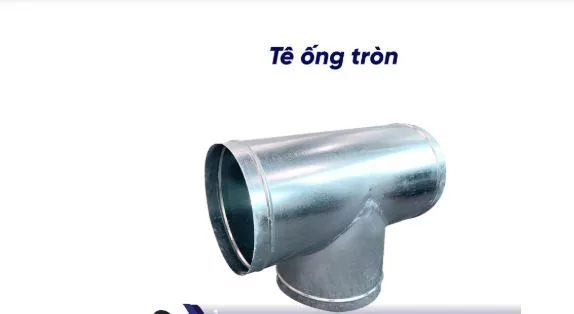

Tê ống gió tròn

• Tạo điểm phân nhánh trong hệ thống
• Cho phép chia luồng khí sang nhiều hướng khác nhau

Vai trò chính: phân phối không khí đến nhiều khu vực

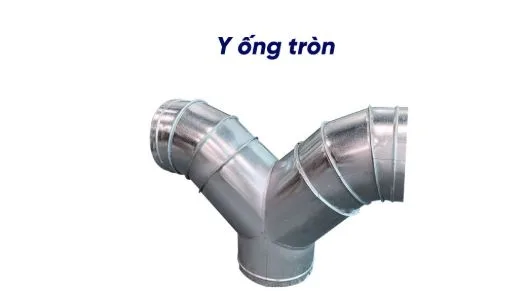

Y ống gió tròn

• Dạng chạc 3, thường có góc nghiêng mềm hơn so với tê
• Giúp dòng khí chuyển hướng mượt hơn

Vai trò chính: giảm tổn thất áp suất khi phân nhánh

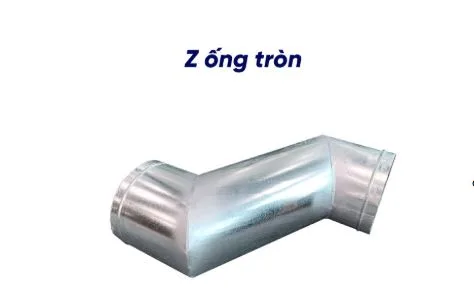

Z ống gió tròn

• Có dạng lượn, dùng để thay đổi cao độ
• Thường dùng khi cần tránh dầm hoặc các hệ thống khác

Vai trò chính: linh hoạt trong thi công, xử lý xung đột không gian

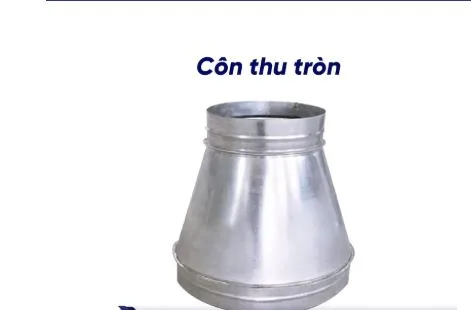

Côn thu tròn

• Dùng để thay đổi đường kính ống
• Có thể tăng hoặc giảm tiết diện

Vai trò chính:

• Kết nối các đoạn ống khác kích thước
• Điều chỉnh lưu lượng và tốc độ gió

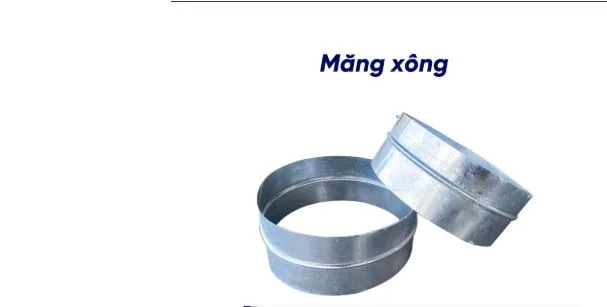

Măng xông

• Dùng để nối hai đoạn ống tròn lại với nhau
• Giúp mối nối kín và thẩm mỹ hơn

Vai trò chính: đảm bảo kết nối chắc chắn và đồng bộ hệ thống

2. Phụ kiện ống gió vuông và đặc điểm sử dụng

Ống gió vuông thường được sử dụng trong các không gian hạn chế hoặc hệ thống lớn cần tiết diện gió rộng. Các phụ kiện giúp hệ thống này dễ dàng triển khai trong thực tế.

Cút ống gió vuông

• Chuyển hướng luồng khí (thường là 90 độ)
• Phù hợp với không gian góc cạnh

 Vai trò chính: định hướng luồng khí trong hệ thống

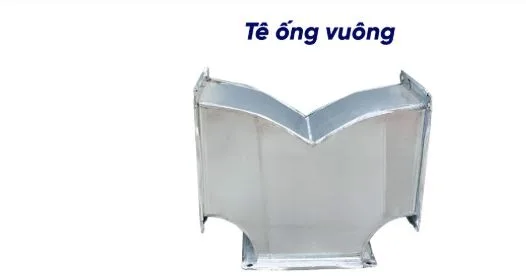

Tê ống gió vuông

• Tạo nhánh vuông góc trong hệ thống
• Có thể thay đổi tiết diện theo yêu cầu

 Vai trò chính: phân chia hệ thống theo nhiều khu vực

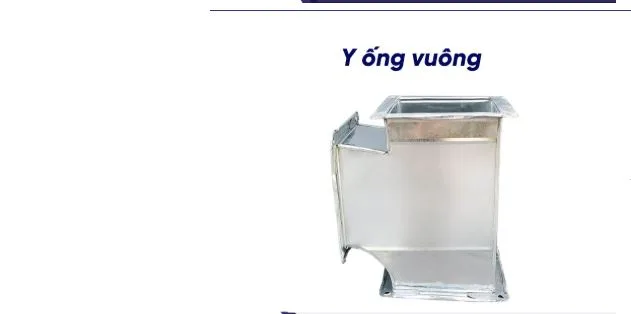

Y ống gió vuông

• Dùng để chuyển hướng hoặc thay đổi cao độ
• Thiết kế giúp dòng khí ổn định hơn

 Vai trò chính: giảm nhiễu loạn dòng khí khi chuyển hướng

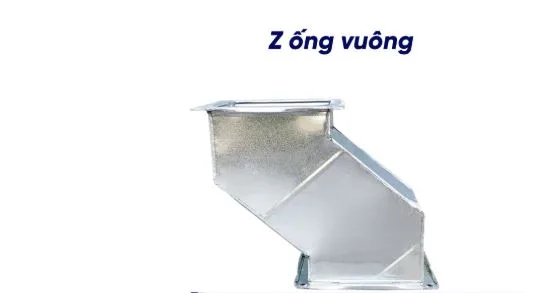

Z ống gió vuông

• Dùng để điều chỉnh cao độ hoặc tránh vật cản
• Thường gặp trong hệ thống phức tạp

 Vai trò chính: tối ưu không gian lắp đặt

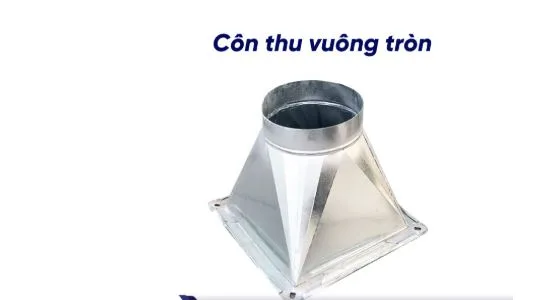

Côn thu vuông – tròn

• Chuyển đổi từ ống vuông sang ống tròn
• Thường kết nối với quạt hoặc ống mềm

 Vai trò chính:

• Tạo sự linh hoạt giữa các hệ thống
• Kết nối thiết bị hiệu quả

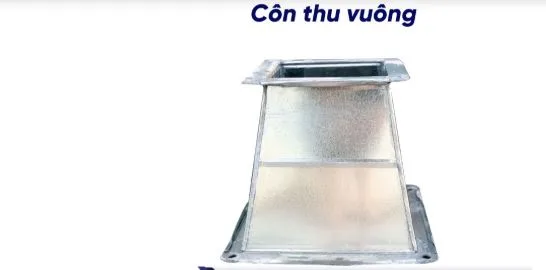

Côn thu vuông – vuông

• Kết nối hai ống vuông khác kích thước
• Có thể thu đều hoặc lệch

 Vai trò chính: điều chỉnh tiết diện hệ thống theo thiết kế
