Thang Máng Cáp và Phụ Kiện

Trong các công trình hiện đại, hệ thống điện không chỉ cần vận hành ổn định mà còn phải đảm bảo tính an toàn, khoa học và dễ bảo trì. Đây là lý do vì sao thang máng cáp trở thành một hạng mục không thể thiếu trong thi công cơ điện (MEP).

Không đơn thuần là hệ thống đỡ dây dẫn, thang máng cáp còn đóng vai trò tổ chức, bảo vệ và tối ưu hóa toàn bộ hệ thống cáp điện, cáp mạng trong công trình. Việc lựa chọn đúng loại thang máng cáp sẽ ảnh hưởng trực tiếp đến hiệu quả vận hành lâu dài của hệ thống.

Thang máng cáp là gì?

Thang máng cáp là hệ thống bao gồm:

• Thang cáp (Cable Ladder)
• Máng cáp (Cable Trunking)
• Khay cáp (Cable Tray)

Chức năng chính:

• Nâng đỡ và cố định hệ thống dây cáp
• Phân luồng và quản lý cáp điện, cáp tín hiệu
• Bảo vệ dây dẫn khỏi tác động môi trường

Hệ thống này được sử dụng phổ biến trong:

• Tòa nhà cao tầng
• Nhà máy, khu công nghiệp
• Trung tâm thương mại
• Chung cư, văn phòng

Cấu tạo của hệ thống thang máng cáp

Một hệ thống hoàn chỉnh bao gồm:

• Thân thang/máng/khay cáp
• Nắp đậy (nếu có)

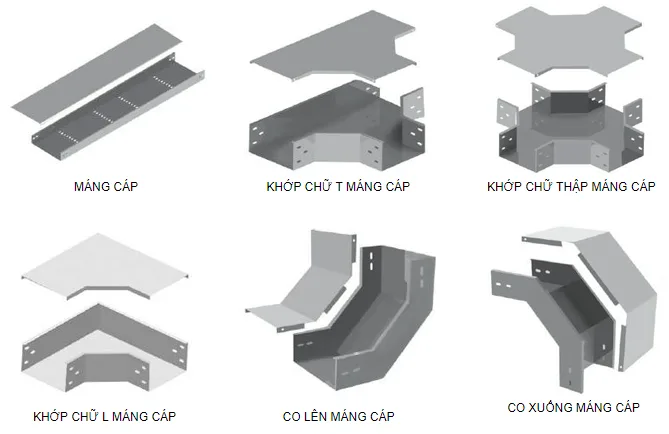

• Các phụ kiện liên kết: co, tê, cút, giá đỡ
• Hệ thống treo và cố định

Các thành phần này giúp hệ thống:

• Linh hoạt khi thi công
• Dễ dàng mở rộng hoặc thay đổi
• Đảm bảo tính đồng bộ và chắc chắn

Phân loại thang máng cáp theo vật liệu

Thang máng cáp sơn tĩnh điện

• Sử dụng trong nhà
• Bề mặt sơn tĩnh điện chống oxy hóa
• Chi phí hợp lý

Thang máng cáp mạ kẽm điện phân

• Phù hợp môi trường có độ ẩm
• Khả năng chống ăn mòn tốt
• Ứng dụng linh hoạt trong nhà và ngoài trời

Thang máng cáp mạ kẽm nhúng nóng

• Chịu được môi trường khắc nghiệt
• Khả năng chống gỉ sét vượt trội
• Độ bền cao, tuổi thọ dài

Thang máng cáp Inox

• Chống ăn mòn tuyệt đối
• Phù hợp môi trường hóa chất, thực phẩm
• Độ bền và thẩm mỹ cao

Thang cáp (Cable Ladder) là gì?

Thang cáp là dạng kết cấu hở, gồm 2 thanh dọc và các thanh ngang liên kết.

Đặc điểm

• Kết cấu chắc chắn
• Tản nhiệt tốt
• Phù hợp hệ thống cáp tải lớn

Thông số kỹ thuật phổ biến

• Chiều rộng: 100 – 1000mm
• Chiều cao: 50 – 200mm
• Chiều dài: 2440 – 3000mm
• Độ dày: 1.0 – 2.5mm

Ưu điểm

• Dễ thi công và lắp đặt
• Thoáng khí, giảm tích nhiệt
• Phù hợp công trình công nghiệp

Máng cáp (Cable Trunking) là gì?

Máng cáp là dạng kín, có nắp đậy, dùng để bảo vệ dây dẫn.

Đặc điểm

• Che chắn tốt khỏi bụi và nước
• Đảm bảo an toàn hệ thống điện
• Tính thẩm mỹ cao

Thông số kỹ thuật

• Chiều rộng: 50 – 600mm
• Chiều cao: 40 – 200mm
• Chiều dài: 2440 – 3000mm
• Độ dày: 0.8 – 2.5mm

Ứng dụng

• Văn phòng, trung tâm thương mại
• Công trình yêu cầu thẩm mỹ cao
• Hệ thống điện trong nhà

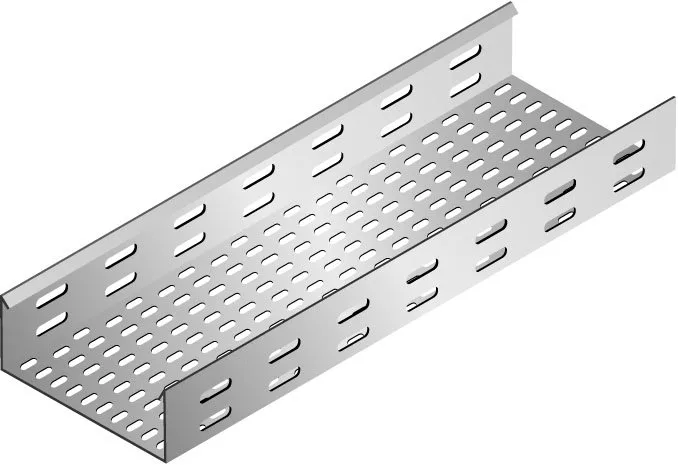

Khay cáp (Cable Tray)

Khay cáp là dạng trung gian giữa thang cáp và máng cáp.

Đặc điểm

• Thiết kế dạng hở hoặc có lỗ
• Dễ thi công, dễ bảo trì
• Linh hoạt trong lắp đặt

Thông số phổ biến

• Chiều rộng: 75 – 800mm
• Chiều cao: 50 – 200mm
• Độ dày: 0.8 – 2.5mm

Ứng dụng của thang máng cáp trong thực tế

Thang máng cáp được sử dụng rộng rãi trong:

• Hệ thống điện công nghiệp
• Hệ thống cáp mạng, viễn thông
• Nhà máy sản xuất
• Trung tâm dữ liệu

Vai trò thực tế

• Quản lý dây dẫn khoa học
• Giảm rủi ro cháy nổ
• Dễ bảo trì và nâng cấp hệ thống

Ưu điểm khi sử dụng thang máng cáp

• Tối ưu không gian lắp đặt
• Tiết kiệm chi phí thi công
• Tăng độ an toàn cho hệ thống điện
• Dễ dàng mở rộng, thay thế

Thang máng cáp là giải pháp không thể thiếu trong hệ thống điện hiện đại, giúp quản lý và bảo vệ dây dẫn một cách khoa học, an toàn và hiệu quả. Việc lựa chọn đúng loại thang cáp, máng cáp hay khay cáp phù hợp với từng môi trường sẽ giúp tối ưu chi phí và nâng cao tuổi thọ công trình.
