Trong các công trình dân dụng và công nghiệp hiện nay, hệ thống ống gió đóng vai trò quan trọng trong việc cấp gió tươi, hút khí thải, điều hòa không khí và đảm bảo môi trường làm việc thông thoáng. Tuy nhiên, để hệ thống hoạt động ổn định, đảm bảo lưu lượng gió và hạn chế thất thoát áp suất thì quá trình lắp đặt ống gió cần được thực hiện đúng kỹ thuật.

Một hệ thống ống gió được thi công đạt chuẩn không chỉ giúp tăng hiệu quả vận hành mà còn nâng cao tuổi thọ thiết bị, giảm rung ồn và tiết kiệm chi phí bảo trì trong quá trình sử dụng. Dưới đây là quy trình lắp đặt ống gió tiêu chuẩn đang được áp dụng phổ biến trong các công trình HVAC hiện nay.

---

Chuẩn bị trước khi lắp đặt hệ thống ống gió

Trước khi tiến hành thi công, cần kiểm tra đầy đủ các yếu tố kỹ thuật để đảm bảo quá trình lắp đặt diễn ra thuận lợi và chính xác.

Một số hạng mục cần chuẩn bị gồm:

• Kiểm tra kích thước ống gió, phụ kiện và bản vẽ kỹ thuật
• Kiểm tra vị trí treo đỡ, khoảng cách giữa các ty treo
• Chuẩn bị vật tư như bulong, ecu, silicon, ke góc, nẹp C, băng keo bạc…
• Đảm bảo bề mặt ống gió sạch sẽ trước khi thi công
• Kiểm tra các vị trí xuyên tường, xuyên sàn để bố trí sleeve phù hợp

Việc chuẩn bị kỹ lưỡng ngay từ đầu giúp hạn chế sai sót trong quá trình lắp đặt và tránh phải tháo dỡ chỉnh sửa nhiều lần.

---

Bước 1: Thực hiện liên kết TDC

Liên kết TDC là công đoạn đầu tiên khi lắp đặt ống gió vuông. Đây là phương pháp kết nối phổ biến giúp các đoạn ống và phụ kiện liên kết chắc chắn với nhau.

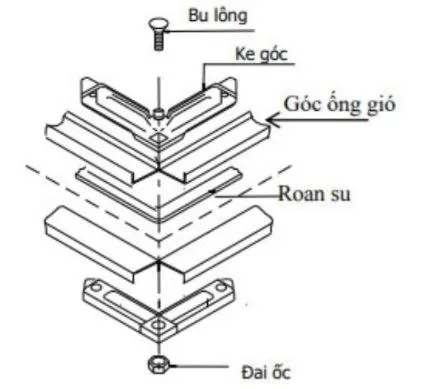

Đầu tiên, kỹ thuật viên sẽ lắp ke góc vào 4 góc của đoạn ống gió hoặc phụ kiện. Ke góc cần được ép kín để đảm bảo độ chắc chắn và độ kín khí cho hệ thống.

Sau đó tiến hành bắn silicon vào các góc nhằm hạn chế rò rỉ gió trong quá trình vận hành. Các đoạn ống sẽ tiếp tục được ghép nối với nhau bằng bulong và ecu M8 để cố định mối nối.

Liên kết TDC giúp:

• Gia tăng độ kín khít cho hệ thống
• Hạn chế thất thoát lưu lượng gió
• Đảm bảo tính ổn định khi vận hành
• Dễ tháo lắp và bảo trì

Đây là bước quan trọng ảnh hưởng trực tiếp đến chất lượng toàn bộ hệ thống ống gió.

---

Bước 2: Nối mặt bích ống gió

Sau khi hoàn thiện liên kết TDC, kỹ thuật viên sẽ tiến hành gia công và lắp mặt bích tương ứng với kích thước đường ống.

Mặt bích có tác dụng:

• Liên kết các đoạn ống gió
• Tăng độ cứng cho đường ống
• Giúp việc tháo lắp thuận tiện hơn

Trong quá trình thi công, mặt bích được cố định bằng rive M4 hoặc vít chuyên dụng. Sau đó sử dụng bulong và ecu để siết chặt các mối nối.

Khoảng cách giữa các lỗ khoan mặt bích cần được tính toán hợp lý để đảm bảo độ chắc chắn và tính đồng bộ cho toàn bộ hệ thống.

Nếu thi công không đúng kỹ thuật ở bước này có thể gây rung lắc, hở gió hoặc giảm tuổi thọ đường ống.

---

Bước 3: Lắp đặt các phụ kiện đi kèm

Sau khi hoàn thiện phần liên kết chính, hệ thống sẽ được lắp thêm các phụ kiện hỗ trợ như:

• Nẹp C
• Ty treo
• Giá đỡ
• Sleeve xuyên tường
• Hộp gió
• Van gió
• Ống gió mềm

Lắp nẹp C cho hệ thống

Nẹp C có tác dụng gia cường độ cứng cho đường ống, đặc biệt với những đoạn ống có kích thước lớn hoặc cạnh dài nhỏ hơn 20mm theo yêu cầu kỹ thuật của công trình.

Lắp sleeve xuyên tường

Đối với các vị trí ống gió đi xuyên tường hoặc xuyên sàn, bắt buộc phải có sleeve bảo vệ bên ngoài nhằm:

• Giảm rung chấn
• Tăng độ an toàn
• Đảm bảo đúng tiêu chuẩn thi công

Mỗi dự án thường sẽ có tiêu chuẩn sleeve riêng được thể hiện trên bản vẽ kỹ thuật.

Khoảng cách treo đỡ tiêu chuẩn

Khoảng cách giữa tường và ống gió thường không nhỏ hơn 100mm để đảm bảo thuận tiện trong quá trình bảo trì và cách nhiệt.

Ty treo thường sử dụng ren M6 hoặc dây treo 4mm tùy tải trọng hệ thống.

---

Bước 4: Thi công cách nhiệt cho ống gió

Cách nhiệt là bước quan trọng giúp hạn chế thất thoát nhiệt, chống đọng sương và tăng hiệu quả vận hành của hệ thống HVAC.

Kiểm tra bề mặt trước khi cách nhiệt

Trước khi dán vật liệu cách nhiệt, bề mặt ống gió cần đảm bảo:

• Sạch bụi bẩn
• Không bám dầu mỡ
• Khô ráo hoàn toàn

Điều này giúp lớp keo bám chắc hơn và tăng tuổi thọ lớp bảo ôn.

Thi công lớp cách nhiệt

Tùy theo từng công trình mà vật liệu cách nhiệt có thể là:

• Bông thủy tinh
• Cao su lưu hóa
• PU Foam
• Tấm cách nhiệt chuyên dụng

Sau khi dán vật liệu cách nhiệt, các vị trí nối sẽ được dán kín bằng băng keo bạc rộng trên 50mm để đảm bảo tính kín khí.

Ngoài thân ống, các phụ kiện như cút gió, côn thu, van gió… cũng cần được bọc cách nhiệt đồng bộ nhằm đảm bảo hiệu quả toàn hệ thống.

---

Bước 5: Thử kín hệ thống ống gió

Sau khi hoàn thiện lắp đặt, hệ thống cần được thử kín để kiểm tra độ rò rỉ gió trước khi đưa vào vận hành.

Đây là bước rất quan trọng vì dù chỉ một vị trí hở nhỏ cũng có thể gây:

• Giảm lưu lượng gió
• Tăng tiêu hao điện năng
• Gây mất cân bằng áp suất

Các phương pháp thử kín phổ biến

Hiện nay có 2 phương pháp thử kín thường được áp dụng:

Thử bằng khói

Bơm khói vào hệ thống để quan sát vị trí rò rỉ khí.

Thử áp lực

Sử dụng thiết bị tạo áp để kiểm tra độ kín của đường ống theo tiêu chuẩn kỹ thuật.

Nếu phát hiện vị trí hở, kỹ thuật viên sẽ tiến hành xử lý ngay trước khi nghiệm thu.

---

Bước 6: Kiểm tra hoàn thiện và bàn giao

Sau khi toàn bộ hệ thống đã được lắp đặt và kiểm tra đạt yêu cầu, đơn vị thi công sẽ tiến hành:

• Kiểm tra tổng thể hệ thống
• Đối chiếu bản vẽ kỹ thuật
• Vệ sinh khu vực thi công
• Lập biên bản nghiệm thu
• Bàn giao cho chủ đầu tư

Ngoài ra, toàn bộ hồ sơ kỹ thuật, biên bản thử kín và bản vẽ hoàn công cũng cần được lưu trữ đầy đủ để phục vụ công tác bảo trì sau này.

---

Những lưu ý quan trọng khi lắp đặt ống gió

Để hệ thống hoạt động hiệu quả và bền bỉ, trong quá trình thi công cần lưu ý:

• Không lắp đặt sai kích thước thiết kế
• Các mối nối phải đảm bảo kín khí
• Khoảng cách treo đỡ đúng tiêu chuẩn
• Không để ống gió va chạm với hệ thống điện hoặc PCCC
• Cách nhiệt đầy đủ tại các vị trí yêu cầu
• Kiểm tra thử kín trước khi nghiệm thu

Một hệ thống thi công đúng kỹ thuật sẽ giúp giảm đáng kể chi phí vận hành và hạn chế sự cố trong quá trình sử dụng lâu dài.

---

Kết luận

Lắp đặt ống gió là công việc yêu cầu tính chính xác cao và cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật HVAC. Từ khâu liên kết TDC, lắp mặt bích, treo đỡ, cách nhiệt cho đến thử kín hệ thống đều ảnh hưởng trực tiếp đến hiệu quả vận hành của công trình.

Việc lựa chọn đơn vị sản xuất và thi công chuyên nghiệp sẽ giúp hệ thống hoạt động ổn định, đảm bảo lưu lượng gió, tiết kiệm điện năng và tăng tuổi thọ thiết bị.
