Quy Trình Sản Xuất Van Gió
Van gió là một trong những thiết bị quan trọng trong hệ thống thông gió và điều hòa không khí (HVAC). Thiết bị này có nhiệm vụ điều chỉnh, phân phối, đóng mở hoặc kiểm soát lưu lượng không khí bên trong hệ thống đường ống gió. Chính vì vậy, quá trình sản xuất van gió luôn đòi hỏi độ chính xác cao về kỹ thuật, kết cấu chắc chắn và khả năng vận hành ổn định trong thực tế.
Hiện nay, cùng với sự phát triển của ngành cơ điện lạnh, quy trình sản xuất van gió đã được tự động hóa bằng nhiều loại máy móc hiện đại nhằm nâng cao năng suất, đảm bảo độ đồng đều và đáp ứng nhanh nhu cầu của các công trình dân dụng, công nghiệp và hệ thống PCCC.
Van gió là gì?
Van gió là thiết bị được lắp đặt trên hệ thống ống gió nhằm điều chỉnh lưu lượng, áp suất hoặc hướng di chuyển của không khí trong hệ thống HVAC.
Tùy theo mục đích sử dụng mà van gió có nhiều chủng loại khác nhau như:
- Van điều chỉnh lưu lượng VCD
- Van chặn lửa FD
- Van xả áp PRD
- Van gió 1 chiều NRD
- Van motorized damper MD
- Van OBD cửa gió
- Van gió tròn và van gió vuông
Mỗi loại van sẽ có kết cấu, chức năng và yêu cầu kỹ thuật riêng trong quá trình sản xuất.
Cấu tạo cơ bản của van gió
Mặc dù mỗi dòng van có thiết kế khác nhau nhưng nhìn chung một sản phẩm van gió thường bao gồm các bộ phận chính như:
Thân van
Đây là phần khung chính của van, thường được sản xuất từ:
- Tôn mạ kẽm
- Inox 201
- Inox 304
- Thép mạ kẽm
Thân van có nhiệm vụ liên kết với hệ thống ống gió và giữ cố định toàn bộ kết cấu của van.
Cánh van
Cánh van là bộ phận trực tiếp điều chỉnh hoặc ngăn dòng khí đi qua hệ thống.
Tùy theo từng loại van mà số lượng cánh có thể là:
- 1 cánh
- Nhiều cánh song song
- Cánh đối xứng
- Cánh trọng lực tự động
Trục van
Trục van giúp truyền động cho cánh van trong quá trình đóng mở. Bộ phận này thường được làm bằng thép mạ kẽm hoặc inox nhằm đảm bảo độ bền và khả năng chịu lực.
Tay gạt hoặc bộ điều khiển
Tùy từng sản phẩm mà van sẽ sử dụng:
- Tay gạt cơ
- Tay vặn
- Trục vít
- Motor điện
- Cầu chì nhiệt
Đây là bộ phận giúp điều khiển hoạt động đóng mở của van.
Quy trình sản xuất van gió tiêu chuẩn
Để hoàn thiện một sản phẩm van gió đạt tiêu chuẩn kỹ thuật, nhà sản xuất cần thực hiện nhiều công đoạn khác nhau. Mỗi bước đều yêu cầu độ chính xác cao nhằm đảm bảo sản phẩm vận hành ổn định sau khi lắp đặt.
Cắt nguyên vật liệu
Đây là bước đầu tiên trong toàn bộ quy trình sản xuất van gió.
Nguyên vật liệu như:
- Tôn mạ kẽm
- Inox
- Thép tấm
sẽ được đưa lên hệ thống máy cắt CNC Plasma hoặc máy laser CNC hiện đại để cắt theo đúng kích thước thiết kế.
Việc sử dụng máy CNC giúp:
- Đảm bảo độ chính xác cao
- Giảm sai số kỹ thuật
- Tăng tốc độ sản xuất
- Hạn chế hao hụt vật tư
Sau khi cắt, các chi tiết sẽ được phân loại để chuyển sang công đoạn tạo hình.
Tạo hình thân van
Sau khi hoàn thiện phần cắt, các tấm vật liệu sẽ được đưa vào hệ thống máy gấp hoặc máy lốc để tạo hình thân van.
Đối với van gió vuông
Thân van được tạo hình bằng:
- Máy gấp CNC
- Máy chấn thủy lực
Các cạnh được gấp chính xác nhằm đảm bảo độ kín khít và tính thẩm mỹ.
Đối với van gió tròn
Các tấm tôn sẽ được đưa qua máy lốc để tạo thành dạng tròn theo kích thước yêu cầu.
Sau đó mép nối được:
- Hàn điểm
- Ghép mí
- Gia cố liên kết
để tạo thành kết cấu hoàn chỉnh.
Gia công cánh van
Cánh van là bộ phận quan trọng ảnh hưởng trực tiếp đến hiệu quả hoạt động của sản phẩm.
Tùy theo từng loại van mà cánh sẽ được thiết kế khác nhau:
- Cánh đơn
- Cánh nhiều lớp
- Cánh trọng lực
- Cánh chống cháy EI
Sau khi cắt và tạo hình, cánh van sẽ được:
- Tăng cứng bằng gân V
- Gia cố khung
- Kiểm tra độ phẳng
- Kiểm tra độ kín
để đảm bảo hoạt động ổn định.
Đục lỗ và lắp trục van
Khi thân van và cánh van đã hoàn thiện, kỹ thuật viên sẽ tiến hành:
- Đục lỗ xuyên thân van
- Lắp bạc đạn
- Lắp trục xoay
- Cố định cánh van
Công đoạn này yêu cầu độ chính xác cao vì ảnh hưởng trực tiếp đến khả năng đóng mở của van sau này.
Nếu lắp sai lệch, van có thể:
- Kẹt cánh
- Rò rỉ khí
- Đóng mở không đồng đều
Lắp tay gạt hoặc cơ cấu điều khiển
Tùy theo từng dòng sản phẩm mà nhà sản xuất sẽ lắp thêm các bộ phận điều khiển phù hợp.
Van VCD
Thường sử dụng:
- Tay gạt
- Tay vặn
- Trục vít điều chỉnh
Van motorized damper
Được lắp thêm:
- Motor điện
- Bộ điều khiển tự động
Van chặn lửa FD
Sẽ được lắp:
- Cầu chì nhiệt
- Lò xo kéo
- Chốt giữ cánh van
Khi nhiệt độ tăng đến mức quy định, cầu chì sẽ nóng chảy và kích hoạt cánh van tự động đóng lại.
Hoàn thiện và xử lý bề mặt
Sau khi lắp ráp hoàn chỉnh, sản phẩm sẽ được xử lý bề mặt nhằm tăng độ bền và tính thẩm mỹ.
Tùy từng loại sản phẩm mà có thể:
- Sơn chống gỉ
- Sơn tĩnh điện
- Mạ kẽm bảo vệ
- Đánh bóng inox
Việc xử lý bề mặt giúp van gió:
- Chống ăn mòn
- Chống oxy hóa
- Tăng tuổi thọ
- Hoạt động tốt trong môi trường ẩm hoặc nhiệt độ cao
Kiểm tra chất lượng sản phẩm
Đây là công đoạn cực kỳ quan trọng trước khi xuất xưởng.
Van gió sẽ được kiểm tra:
Độ kín khí
Đảm bảo không rò rỉ không khí trong quá trình vận hành.
Độ chính xác kích thước
Kiểm tra theo đúng bản vẽ kỹ thuật.
Khả năng đóng mở
Cánh van phải vận hành nhẹ nhàng, không bị kẹt hoặc lệch trục.
Kiểm tra tiêu chuẩn chống cháy
Đối với van FD hoặc van EI, sản phẩm cần được:
- Kiểm định PCCC
- Thử nghiệm chịu lửa
- Đáp ứng tiêu chuẩn EI
Vai trò của máy móc hiện đại trong sản xuất van gió
Hiện nay các nhà máy sản xuất van gió hiện đại đều ứng dụng hệ thống:
- CNC Plasma
- Máy laser fiber
- Máy chấn CNC
- Máy lốc tự động

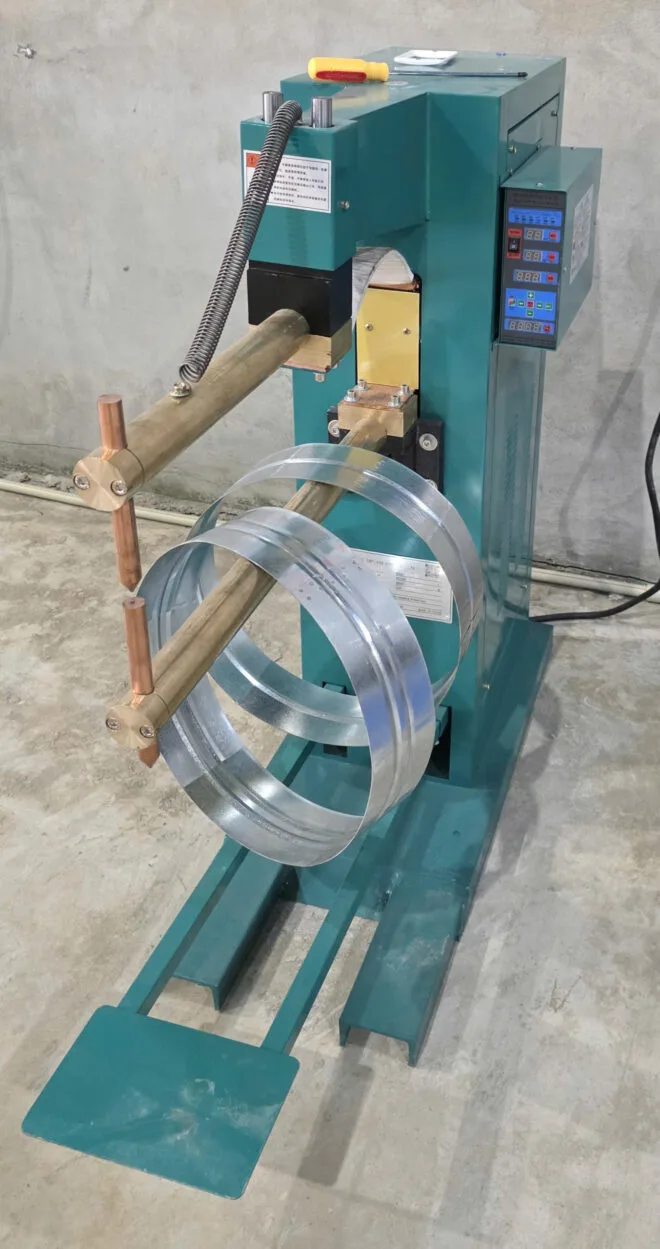

- Máy hàn điểm
- Máy ép thủy lực
Nhờ đó sản phẩm có:
- Độ chính xác cao
- Tính đồng bộ tốt
- Năng suất lớn
- Đảm bảo tiến độ công trình
Vì sao cần lựa chọn đơn vị sản xuất van gió uy tín?
Van gió là thiết bị ảnh hưởng trực tiếp đến hiệu quả vận hành của hệ thống HVAC và PCCC. Vì vậy việc lựa chọn đơn vị sản xuất uy tín sẽ giúp đảm bảo:
- Chất lượng sản phẩm
- Độ bền sử dụng
- Tiêu chuẩn kỹ thuật
- Hồ sơ kiểm định đầy đủ
- Giá thành hợp lý
Đặc biệt với các dòng van chặn lửa, van EI hoặc van PCCC, sản phẩm cần được sản xuất đúng tiêu chuẩn để phục vụ nghiệm thu công trình.
Đơn vị sản xuất van gió uy tín tại Việt Nam
CÔNG TY CỔ PHẦN ỐNG GIÓ TH VIỆT NAM là đơn vị chuyên gia công và sản xuất các loại van gió HVAC theo yêu cầu kỹ thuật của từng công trình.
Chúng tôi sở hữu:
- Hệ thống máy móc hiện đại
- Đội ngũ kỹ thuật nhiều kinh nghiệm
- Quy trình sản xuất chuyên nghiệp
- Khả năng đáp ứng đơn hàng số lượng lớn
Các sản phẩm van gió được sản xuất đảm bảo:
- Độ chính xác cao
- Hoạt động ổn định
- Độ bền lâu dài
- Giá thành cạnh tranh
