Phân biệt van chặn lửa và van chặn khói: Hướng dẫn chi tiết
Trong hệ thống phòng cháy chữa cháy (PCCC) kết hợp với thông gió và điều hòa không khí (HVAC), việc kiểm soát sự lan truyền của lửa và khói là yếu tố then chốt quyết định mức độ thiệt hại khi xảy ra sự cố.
Nhiều người thường nhầm lẫn giữa van ngăn lửa và van chặn khói, cho rằng hai loại này giống nhau hoặc có thể thay thế cho nhau. Tuy nhiên, trên thực tế, đây là hai thiết bị hoàn toàn khác nhau về chức năng, nguyên lý hoạt động và vị trí lắp đặt.
Việc hiểu sai và lựa chọn không đúng có thể khiến hệ thống PCCC không đạt hiệu quả, thậm chí làm tăng rủi ro khi xảy ra hỏa hoạn.
Vậy van ngăn lửa và van chặn khói khác nhau như thế nào? Khi nào nên dùng từng loại? Bài viết dưới đây sẽ giúp bạn hiểu rõ một cách chi tiết.
1. Tổng quan về van ngăn lửa và van chặn khói
Van ngăn lửa là gì?
Van ngăn lửa hay còn gọi là van ngăn cháy (Fire Damper) – “Khiên Chắn Lửa”- đây là thiết bị được lắp đặt trong hệ thống ống gió nhằm:
- Ngăn chặn sự lan truyền của lửa
- Hạn chế nhiệt độ cao lan sang khu vực khác
Khi nhiệt độ vượt ngưỡng, van sẽ tự động đóng lại để tạo thành rào chắn. Thường được lắp đặt xuyên qua tường, sàn, trần có cấp độ chịu lửa. Ngoài ra, nó còn được lắp ở đầu vào/ra của các phòng, khoang cần được bảo vệ như cầu thang bộ, lối thoát hiểm, phòng máy, khu vực chứa thiết bị quan trọng.
Van chặn khói là gì?
Van chặn khói hay còn gọi là van ngăn khói (Smoke Damper) – “Bẫy Ngăn Khói Độc” – một thiết bị dùng để:
- Ngăn khói lan sang khu vực khác
- Kiểm soát dòng khói trong hệ thống
Van này thường hoạt động dựa trên tín hiệu điều khiển từ hệ thống báo cháy. Thường được lắp đặt ở các vị trí như:
- Trên đường ống gió hồi khí (Return Air) và cấp khí tươi (Fresh Air) của hệ thống HVAC.
- Ranh giới giữa các khoang ngăn khói (Smoke Compartment) trong tòa nhà.
- Đường ống thông gió dẫn vào/ra thang máy, buồng thang bộ (để duy trì áp suất dương khi có cháy).
- Kết hợp với hệ thống hút khói tầng hầm.

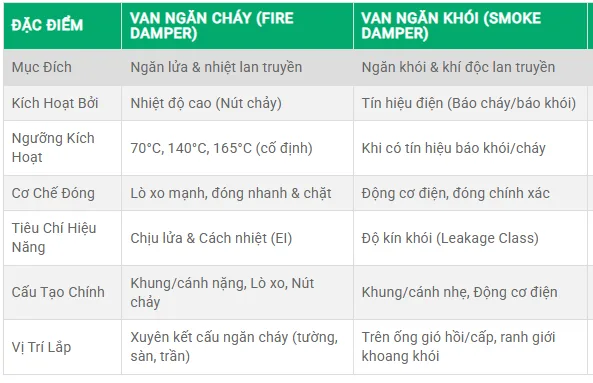

2. So sánh chi tiết van ngăn lửa và van chặn khói
Van ngăn cháy (Fire Damper) và Van ngăn khói (Smoke Damper) là hai thành phần then chốt của hệ thống PCCC. Tuy nhiên, chúng thường bị nhầm lẫn do tên gọi tương đồng. Chúng ta so sánh chi tiết 2 thiết bị này thông qua các yếu tố dưới đây.
Về chức năng chính
- Van ngăn lửa: Ngăn lửa và nhiệt độ cực cao qua hệ thống ống gió khi xảy ra hỏa hoạn, đặc biệt khi ống gió xuyên qua các kết cấu ngăn cháy (tường, sàn, trần chịu lửa).
- Van chặn khói: Kiểm soát và ngăn chặn sự lan truyền của khói và khí độc trong hệ thống ống gió khi có cháy hoặc sự cố. Giúp bảo vệ lối thoát hiểm, tạo khoang áp suất dương.
Điểm khác biệt cốt lõi là một bên xử lý lửa, một bên xử lý khói
Về nguyên lý hoạt động
Về nguyên lý thì van ngăn lửa và van chặn khói có những điểm khác nhau cụ thể như:
Van ngăn lửa
- Kích hoạt bằng Nhiệt: Sử dụng cơ chế nút hợp kim chảy (Fusible Link) hoặc cơ cấu cảm biến nhiệt cơ học.
- Ngưỡng kích hoạt: Thường ở nhiệt độ cao cố định (phổ biến nhất là 70°C, 140°C, hoặc 165°C tùy vị trí và tiêu chuẩn). Khi nhiệt độ môi trường xung quanh van đạt ngưỡng này, nút chảy tan chảy hoặc cơ cấu nhiệt giãn nở, giải phóng lò xo.
- Hành động: Lò xo kéo các cánh van đóng lại hoàn toàn và chắc chắn, tạo thành một rào chắn vật lý ngăn lửa và nhiệt truyền qua.
Van chặn khói
- Kích hoạt bằng Tín Hiệu Điện: Nhận tín hiệu từ hệ thống báo cháy trung tâm (FACP) hoặc trực tiếp từ đầu báo khói (Smoke Detector) lắp đặt trong ống gió hoặc không gian được bảo vệ.
- Ngưỡng kích hoạt: Khi đầu báo khói phát hiện khói hoặc trung tâm báo cháy ra lệnh (dựa trên kịch bản lập trình).
- Hành động: Động cơ điện (Actuator) điều khiển các cánh van đóng lại (thường không yêu cầu độ kín khít tuyệt đối như van ngăn cháy, nhưng đủ để kiểm soát lưu lượng khói hiệu quả). Có thể mở/đóng theo góc độ hoặc điều tiết lưu lượng
Về tốc độ phản ứng
- Van chặn khói: phản ứng nhanh hơn (theo tín hiệu)
- Van ngăn lửa: phản ứng khi nhiệt độ đạt ngưỡng
Về cấu tạo

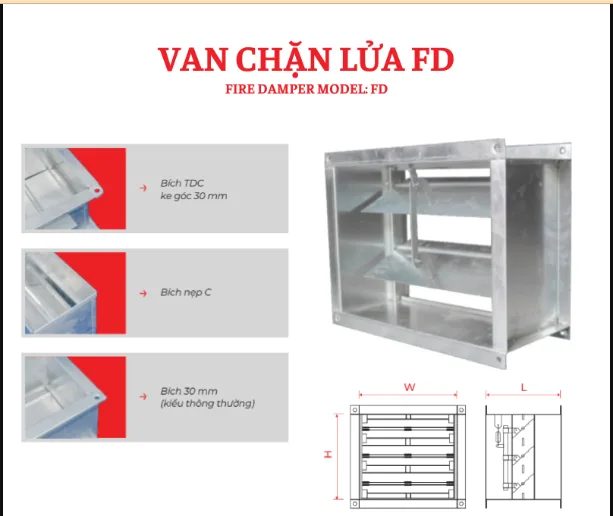

Van ngăn lửa
Cấu tạo chính của van ngăn lửa là phần khung thép chịu lửa, cánh van (thường dạng lật hoặc trượt), nút hợp kim chảy (hoặc cơ cấu nhiệt), lò xo công suất lớn, trục quay/chốt giữ.
Van chặn khói
Trong khi đó, cấu tạo của van chặn khói gồm:
- Có motor điều khiển
- Kết nối hệ thống điện
- Có thể đóng/mở linh hoạt
Về vị trí lắp đặt
Van ngăn lửa
- Tại các vị trí xuyên tường, xuyên sàn
- Trong hệ thống ống gió
Van chặn khói
- Trong hệ thống hút khói
- Khu vực hành lang, tầng hầm
Về tiêu chuẩn hiệu suất
- Van ngăn lửa: Được đánh giá dựa trên khả năng chịu lửa (Fire Integrity – ‘I’) và cách nhiệt (Fire Insulation – ‘I’) trong một khoảng thời gian nhất định (ví dụ: EI 60, EI 90, EI 120 – nghĩa là chịu lửa và cách nhiệt 60, 90, 120 phút).
- Van chặn khói: Được đánh giá dựa trên khả năng rò rỉ khói (Leakage Rating) ở các áp suất khác nhau theo tiêu chuẩn (ví dụ: Class I, II theo UL 555S – Class I có độ kín khít cao nhất).
3. Khi nào nên sử dụng van ngăn lửa?
Van ngăn lửa phù hợp trong các trường hợp:
- Ngăn cháy lan qua hệ thống ống gió
- Bảo vệ kết cấu công trình
- Khu vực có nguy cơ cháy cao
4. Khi nào nên sử dụng van chặn khói?
Van chặn khói phù hợp khi:
- Cần kiểm soát khói
- Hỗ trợ thoát nạn
- Điều hướng khói trong hệ thống
5. Có thể thay thế cho nhau không?
Câu trả lời là: Không.
Lý do:
- Chức năng khác nhau
- Nguyên lý khác nhau
- Tiêu chuẩn khác nhau
Việc thay thế sai có thể:
- Mất tác dụng bảo vệ
- Tăng nguy cơ cháy lan
6. Giải pháp tối ưu: Kết hợp cả hai loại van
Trong thực tế, các công trình hiện đại thường:
- Sử dụng cả van ngăn lửa và van chặn khói
- Bố trí theo từng khu vực
Ví dụ
- Ống gió xuyên tường → van ngăn lửa
- Hệ thống hút khói → van chặn khói
Đơn vị cung cấp giải pháp PCCC uy tín
Để hệ thống van ngăn lửa và van chặn khói hoạt động hiệu quả, việc lựa chọn đúng sản phẩm và bố trí đúng vị trí là yếu tố quyết định. Với ưu thế sở hữu nhân sự chuyên môn, kỹ thuật viên giàu kinh nghiệm, đội ngũ công nhân tay nghề cao, được đào tạo bài bản thường xuyên cùng hệ thống cơ sở vật chất, máy móc và trang thiết bị hiện đại, Công ty cổ phần ống gió TH Việt Nam đã mang tới cho khách hàng các giải pháp van ngăn lửa và van chặn khói đạt tiêu chuẩn kỹ thuật cao, đảm bảo vận hành ổn định, an toàn và phù hợp với từng loại công trình, đáp ứng tốt yêu cầu thực tế và vượt lên trên sự mong đợi của khách hàng.
Kết luận
Van ngăn lửa và van chặn khói mặc dù là một thiết bị nhỏ trong hệ thống PCCC. Tuy nhiên, vai trò của nó lại rất quan trọng, đảm bảo đến hiệu quả PCCC. Hiểu được sự khác biệt về mục đích, nguyên lý hoạt động, cấu tạo, lắp đặt giúp quá trình thiết kế, lắp đặt và nghiệm thu có hiệu quả. Từ đó đảm bảo an toàn cho mọi công trình.
