Phụ kiện thang máng cáp và những điều cần biết
Trong hệ thống cơ điện (MEP), thang máng cáp đóng vai trò là “xương sống” giúp nâng đỡ và tổ chức hệ thống dây dẫn. Tuy nhiên, để hệ thống này vận hành hiệu quả và linh hoạt theo thực tế thi công, không thể thiếu một thành phần quan trọng: phụ kiện thang máng cáp.
Nếu ví thang máng cáp là phần khung chính, thì phụ kiện chính là các “khớp nối” giúp hệ thống hoàn thiện về cả kết cấu lẫn khả năng vận hành. Việc lựa chọn đúng phụ kiện không chỉ giúp thi công thuận lợi mà còn ảnh hưởng trực tiếp đến độ an toàn, độ bền và khả năng mở rộng của toàn bộ hệ thống điện.
Phụ kiện thang máng cáp là gì?
Phụ kiện thang máng cáp là các chi tiết đi kèm được sử dụng để:
- Kết nối các đoạn thang, máng cáp
- Thay đổi hướng tuyến đường đi của hệ thống
- Phân nhánh hoặc gom hệ thống dây dẫn
- Điều chỉnh kích thước và cao độ lắp đặt
Các phụ kiện này được thiết kế đồng bộ với thang máng cáp để đảm bảo khả năng lắp ghép chính xác, kín khít và chắc chắn.
Trong thực tế, phụ kiện thường được sản xuất cùng vật liệu và tiêu chuẩn với thang máng cáp để đảm bảo tính đồng nhất của hệ thống.
Vai trò của phụ kiện thang máng cáp trong hệ thống điện
Không phải ngẫu nhiên mà phụ kiện luôn đi kèm với thang máng cáp trong mọi công trình. Dưới góc nhìn kỹ thuật, các phụ kiện đảm nhận những vai trò quan trọng sau:
Kết nối và hoàn thiện hệ thống
Phụ kiện giúp liên kết các đoạn thang máng cáp lại với nhau thành một hệ thống hoàn chỉnh, đảm bảo tính liên tục và ổn định trong quá trình vận hành.
Tạo hình và định tuyến linh hoạt
Trong thi công thực tế, hệ thống cáp hiếm khi đi theo đường thẳng. Phụ kiện giúp:
- Bẻ góc
- Chuyển hướng
- Đi lên, đi xuống theo kết cấu công trình
Phân nhánh hệ thống
Các phụ kiện như tê, ngã tư giúp chia hệ thống cáp thành nhiều nhánh, phục vụ cho nhiều khu vực khác nhau trong công trình.
Tối ưu hiệu suất và độ an toàn
Một hệ thống được lắp ghép đúng kỹ thuật với đầy đủ phụ kiện sẽ:
- Giảm rung lắc
- Hạn chế hư hỏng
- Đảm bảo lưu thông dây dẫn ổn định
Phân loại phụ kiện thang máng cáp phổ biến
Tùy theo loại hệ thống (thang cáp hoặc máng cáp), phụ kiện sẽ có cấu tạo và chức năng tương ứng.

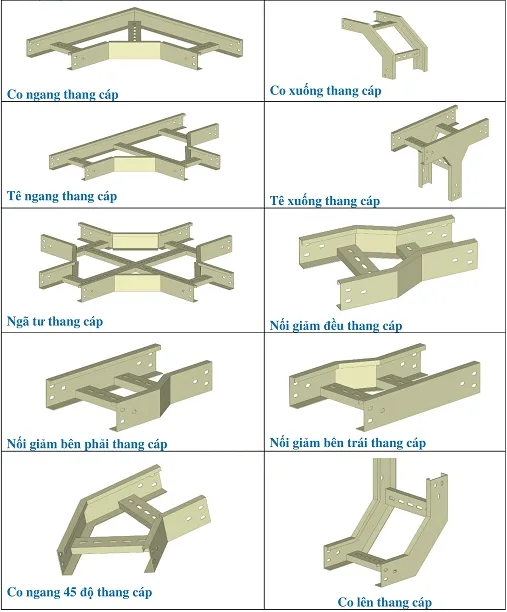

Hệ thống phụ kiện thang cáp
Co ngang (co L)
Đây là phụ kiện dùng để chuyển hướng hệ thống theo góc vuông trên cùng một mặt phẳng.
Ứng dụng:
- Chuyển hướng tại góc tường
- Thay đổi hướng đi của tuyến cáp
Co lên (co trong)
Phụ kiện giúp chuyển hướng hệ thống theo phương thẳng đứng, đi lên so với mặt phẳng ban đầu.
Ứng dụng trong các trường hợp:
- Đi lên tầng
- Vượt qua vật cản phía dưới
Co xuống (co ngoài)
Ngược lại với co lên, co xuống giúp chuyển hướng hệ thống theo chiều đi xuống.
Nối T thang cáp
Dùng để chia hệ thống thành 3 nhánh trên cùng một mặt phẳng.
Ứng dụng:
- Phân nhánh hệ thống điện
- Cấp điện cho nhiều khu vực
Ngã tư thang cáp
Cho phép chia hệ thống thành 4 hướng, thường dùng trong các điểm giao cắt phức tạp.
Côn giảm thang cáp
Phụ kiện này giúp thay đổi kích thước thang cáp, thường dùng khi:
- Giảm tải hệ thống
- Kết nối giữa hai tuyến cáp có kích thước khác nhau
Hệ thống phụ kiện máng cáp
Cút ngang máng cáp
Chuyển hướng hệ thống máng cáp theo góc vuông trên cùng mặt phẳng.
Co lên và co xuống máng cáp
Tương tự thang cáp, các phụ kiện này giúp thay đổi cao độ lắp đặt.
Nối T máng cáp
Dùng để chia hệ thống máng cáp thành 3 nhánh.
Ngã tư máng cáp
Cho phép phân nhánh thành 4 hướng, phù hợp với hệ thống phức tạp.
Côn giảm máng cáp
Giúp thay đổi tiết diện máng cáp, đảm bảo lưu lượng dây dẫn phù hợp từng khu vực.
Vật liệu sản xuất phụ kiện thang máng cáp
Phụ kiện thường được sản xuất từ các vật liệu tương tự thang máng cáp để đảm bảo độ đồng bộ:
Thép sơn tĩnh điện
- Sử dụng trong nhà
- Chi phí hợp lý
- Tính thẩm mỹ cao
Thép mạ kẽm
- Chống ăn mòn tốt
- Phù hợp môi trường ẩm
Mạ kẽm nhúng nóng
- Chịu được môi trường ngoài trời
- Độ bền cao
Inox
- Chống ăn mòn vượt trội
- Phù hợp môi trường đặc biệt
Tiêu chí lựa chọn phụ kiện thang máng cáp
Để hệ thống hoạt động hiệu quả, việc lựa chọn phụ kiện cần dựa trên nhiều yếu tố:
Đồng bộ với hệ thống chính
Phụ kiện phải cùng kích thước, vật liệu và tiêu chuẩn với thang máng cáp để đảm bảo khả năng lắp ghép.
Phù hợp môi trường sử dụng
- Trong nhà: có thể dùng sơn tĩnh điện
- Ngoài trời: nên dùng mạ kẽm nhúng nóng
Đáp ứng tải trọng
Phụ kiện cần đủ độ dày và độ cứng để chịu được tải trọng của dây cáp.
Dễ thi công và bảo trì
Thiết kế phụ kiện cần đảm bảo:
- Lắp đặt nhanh
- Dễ tháo rời khi cần sửa chữa
Những sai lầm thường gặp khi sử dụng phụ kiện
Trong thực tế thi công, một số lỗi phổ biến có thể gây ảnh hưởng lớn đến hệ thống:
- Sử dụng phụ kiện không đồng bộ kích thước
- Chọn sai vật liệu dẫn đến nhanh hỏng
- Thiếu phụ kiện tại các điểm chuyển hướng
- Lắp đặt sai kỹ thuật gây lệch hệ thống
Những sai lầm này có thể khiến hệ thống hoạt động kém hiệu quả, thậm chí tiềm ẩn nguy cơ mất an toàn.
Xu hướng sử dụng phụ kiện thang máng cáp hiện nay
Các công trình hiện đại đang có xu hướng:
- Sử dụng phụ kiện sản xuất đồng bộ tại nhà máy
- Ưu tiên vật liệu bền, chống ăn mòn cao
- Thiết kế hệ thống tối ưu ngay từ đầu để giảm phát sinh
Điều này giúp:
- Rút ngắn thời gian thi công
- Giảm chi phí nhân công
- Tăng độ chính xác khi lắp đặt
Kết luận
Phụ kiện thang máng cáp là thành phần không thể thiếu, giúp hoàn thiện hệ thống điện một cách khoa học, linh hoạt và an toàn. Việc lựa chọn đúng loại phụ kiện, đúng vật liệu và đúng tiêu chuẩn không chỉ giúp hệ thống vận hành ổn định mà còn tiết kiệm đáng kể chi phí bảo trì về lâu dài.
Một hệ thống tốt không chỉ nằm ở thiết bị chính mà còn phụ thuộc rất lớn vào sự đồng bộ của các chi tiết phụ trợ.
