Trong hệ thống HVAC, van gió là một trong những thiết bị quan trọng nhưng thường bị đánh giá thấp. Trên thực tế, đây lại là bộ phận trực tiếp kiểm soát lưu lượng, hướng đi và trạng thái của dòng không khí trong toàn bộ hệ thống. Việc lựa chọn đúng loại van gió không chỉ giúp đảm bảo hiệu suất vận hành mà còn ảnh hưởng đến độ ổn định, an toàn và chi phí sử dụng lâu dài.
Hiện nay, trên thị trường có rất nhiều loại van gió với cấu tạo và chức năng khác nhau, phục vụ cho từng mục đích riêng biệt. Bài viết dưới đây ống gió TH Việt Nam sẽ tổng hợp 10 loại van gió phổ biến nhất, giúp khách hàng và kỹ sư có cái nhìn rõ ràng hơn trước khi lựa chọn.
Van điều chỉnh lưu lượng VCD
VCD là viết tắt của cụm từ Volum Control Damper – Van điều chỉnh lưu lượng. Van được thiết kế với mục đích điều chỉnh lưu lượng gió đi qua hệ thống ống gió. Cách thức hoạt động của nó vô cùng đơn giản. Khi có tác động đi vào, van sẽ thay đổi độ đóng mở cánh van bên trong bằng cách xoay núm điều chỉnh/chỉnh gạt bên ngoài bằng tay.
Có hai dạng van điều chỉnh lưu lượng là vuông và tròn. 2 loại van đều có tính năng riêng giúp căn chỉnh, phân chia đều lưu lượng gió. Thường được ứng dụng cho các hệ thống hút thải WC, các hệ thống cấp gió tươi. Người mua cần lưu ý điểm này để dễ dàng lựa chọn.
Van Gió Tròn
Van tròn thường được làm từ inox hoặc tôn mạ kẽm, khá giống với chất liệu thang cáp.
Van gió tròn
Được sử dụng để điều chỉnh lưu lượng gió cấp trong hệ thống các đường thông gió. Loại van này được lắp đặt ở nhiều vị trí khác nhau. Nhưng thông thường người lắp sẽ đặt chúng ở phía sau hộp gió, hoặc trên đường cấp gió.
Van Gió Vuông
Van vuông được lắp đặt trên đường gió cấp hoặc đường gió hồi trong hệ thống thông gió. Vận hành tùy thuộc vào mục đích sử dụng, giúp lưu lượng gió cấp và gió hồi được lưu thông và điều chỉnh nhanh chóng, dễ dàng.
Van gió vuông
Loại van này được dùng trong hệ thống thông gió, hệ thống điều hòa. Được lắp trên đường gió hồi, hoặc gió cấp tùy theo mục tiêu sử dụng của người dùng.
Bên cạnh đó, van sử dụng mô tơ nên có thể hoạt động nhanh, mạnh đạt hiệu suất cao. Điều chỉnh dễ dàng, thường được làm từ tôn mạ kẽm hoặc inox.
Van gió FD
FD – Fire Damper là sản phẩm van chặn lửa, là một trong những loại van được sử dụng phổ biến nhất. Đóng vai trò quan trọng trong hệ thống thông gió hiện nay. Nguyên nhân xuất phát từ đặc điểm tính năng của sản phẩm. Van có tính năng chặn lửa, dập lửa, ngăn lửa và khói lan tỏa sang các vùng khác nhau. Đây là điều mà ngày càng nhiều chủ công trình chú trọng và đặt lên hàng đầu.
Cách thức hoạt động của dòng van FD như sau: Nó hoạt động khi nhận thấy có sự quá nhiệt của phần tử đặt trên van. Cụ thể ở đây là khi nhiệt độ tăng lên 70 độ, phần tử này sẽ tan chảy và ngay khi đó van sẽ đóng sập hoàn toàn. Lúc này, nó nhanh chóng ngăn chặn lửa và khói đi qua van. Hạn chế hỏa hoạn một cách tối đa.
Vị trí của van FD trong hệ thống ống gió là phía trên của hệ thống, xen giữa các không gian để tránh sự lan rộng của lửa từ vùng này sang vùng khác.
Van gió OBD
OBD là viết tắt của cụm từ Opposed Blade Volume Damper – van điều chỉnh lưu lượng gió trên cửa gió. Tổng quan thì van OBD khá giống với VCD về mặt tính năng giúp tăng giảm lưu lượng gió cấp ra tại cửa gió.
Tuy nhiên, chúng có khác nhau về mặt vị trí lắp đặt. Nếu van VCD được lắp trên đường ống gió thì van OBD được lắp trực tiếp trên cửa gió. Van OBD thường được lắp trên các cửa gió của các đường ống gió hồi, hút thải và trên các cửa gió nằm trên đường ống gió.
Xét về mặt cấu tạo và chất liệu thì van OBD được cấu thành từ các lá nhôm sơn tĩnh điện màu đen. Loại vật liệu này tương đồng với sản phẩm thang máng cáp và các sản phẩm sơn tĩnh điên khác. Chúng cũng có hai dạng hình tròn và hình vuông.
Với van hình tròn thì sẽ được lắp trên cổ cửa gió tròn. Với van hình vuông thì được lắp đặt trên cửa gió khuếch tán hoặc cửa nan bầu dục.
Van gió MFD
MSFD là viết tắt của cụm từ Motorised Smoke Fire Damper. Đây là loại van được nâng cấp và cải tiến từ van FD. Thay vì chặn lửa thủ công, MSFD hỗ trợ chặn lửa bằng động cơ hoạt động bên trong.
Cách thức hoạt động của nó phức tạp hơn các loại khác. Để có thể hoạt động, nó cần có thêm bộ động cơ actuator và tủ điều khiển van. Khi mua hàng, bạn sẽ cần phải tìm hiểu rất kỹ và xem xét phần demo sản phẩm nếu có để đảm bảo sản phẩm chạy tốt. Bên cạnh đó bạn cũng cần hiểu rõ cơ chế nguyên lý hoạt động.
Chính bởi cách thức hoạt động có phần khắt khe, nên tính chính xác của MSFD thuộc vào loại cao. Do đó, tính an toàn và khả năng dập lửa, khói cũng cao hơn những loại khác.

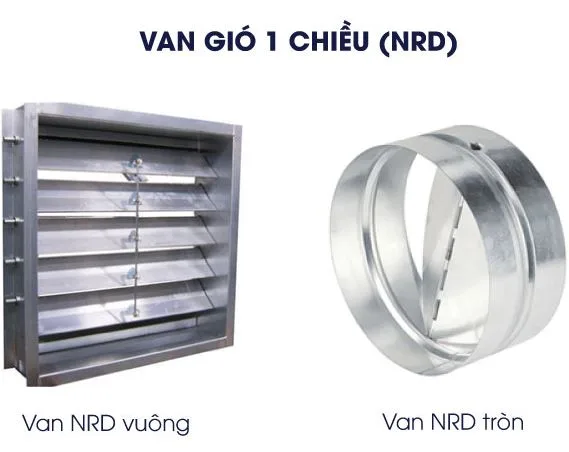

Van gió NRD
NRD là viết tắt của cụm từ Non Return Damper là loại van gió chỉ có một chiều. Loại van này có thiết kế, cấu tạo tương đối giống với loại VCD.
Bởi tính năng chỉ cho dòng không khí đi theo 1 chiều cố định. Do đó loại NRD thường được ứng dụng trong các hệ thống hút/ khử mùi. Hỗ trợ ngăn chặn mùi có thể quay trở lại. Khi dòng không khí đi theo chiều ngược lại, ngay lập tức van sẽ tự động đóng kín. Ngoài ra van NRD cũng được sử dụng tại các đường ống gió sát các louver cấp gió,…
Van gió xả áp PRD
PRD là viết tắt của cụm từ Pressure Relief Damper – Van xả áp. Nó được sinh ra nhằm mục đích cân bằng áp suất trong một không gian nhất định. Các dạng không gian mà chúng tôi đề cập có thể kể đến như: Buồng thang bộ, phòng điều hành, phòng sạch…
Bên cạnh đó, nó cũng có thể để kiểm soát chênh lệch áp suất giữa các khu vực.
Cách thức hoạt động của PRD được diễn ra như sau. Khi có sự chênh lệch áp suất giữa 2 không gian, nhờ áp suất không khí đè lên các lá van. Việc đóng mở các là van này dựa vào cách điều chỉnh đối trọng được gắn trên thân, dao động từ 5Pa đến 300Pa. Áp suất lớn nhất có thể làm việc của loại van xả áp PRD này lên đến 5000Pa, vận tốc khí là 15m/s.

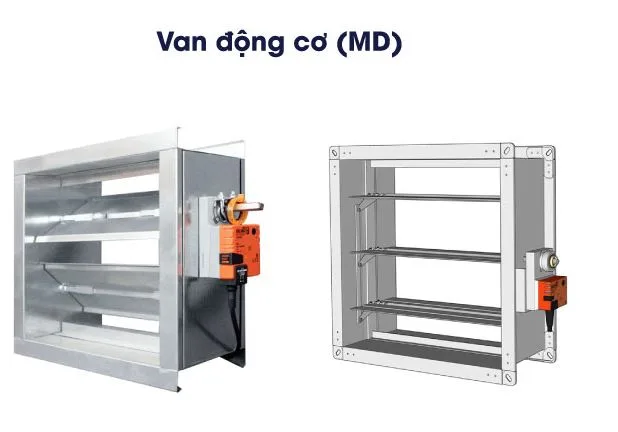

Van gió MD
MD là viết tắt của cụm từ tiếng Anh Motorised Damper – tương tự như van MFD, hoạt động dựa trên động cơ. Cụ thể, các cánh van sẽ được điều khiển bằng động cơ để chạy. Loại MD này thường được đặt trong các hệ thống điều hòa không khí, ống gió hút khí tương.
Lợi ích nổi bật của van MD có thể kể đến đó là điều hòa không khí. Giúp mang đến nguồn oxi, nguồn không khí lành mạnh cho không gian công trình.
Mỗi loại van gió đều được thiết kế để phục vụ một chức năng cụ thể trong hệ thống HVAC, từ điều chỉnh lưu lượng, kiểm soát áp suất đến đảm bảo an toàn phòng cháy chữa cháy. Việc hiểu rõ đặc điểm và ứng dụng của từng loại van sẽ giúp tối ưu hiệu suất vận hành, đồng thời hạn chế những sai sót trong thiết kế và thi công.
CÔNG TY CỔ PHẦN ỐNG GIÓ TH VIỆT NAM là đơn vị chuyên cung cấp đa dạng các dòng van gió chất lượng cao, đáp ứng đầy đủ tiêu chuẩn kỹ thuật và phù hợp với nhiều loại công trình từ dân dụng đến công nghiệp. Với kinh nghiệm thực tế và năng lực sản xuất, TH Việt Nam cam kết mang đến giải pháp tối ưu, đảm bảo hiệu quả và độ bền lâu dài cho hệ thống.
